Nasos Model Kodlarını Necə Anlamaq olar? DG, D, CQ və Digər Mərkəzdənqaçma Nasos Seriyaları üçün Bələdçi

Sənaye nasoslarını seçərkən mühəndislər və satınalma qrupları tez-tez DG, D, CQ, CD və digər hərf birləşmələri kimi model kodları ilə qarşılaşırlar.

Bir çox alıcı üçün bu hərflər sadə məhsul adları kimi görünə bilər. Bununla belə, nasos modeli kodları adətən məhsul seriyası, struktur dizaynı və ya tətbiq kateqoriyası haqqında faydalı məlumatları ehtiva edir.

Bununla belə, bir vacib məqamı qeyd etmək lazımdır: nasos modelinin hərfləri üçün universal adlandırma standartı yoxdur. Fərqli istehsalçılar öz məhsul seriyalarını fərqli şəkildə təyin edə bilərlər. Buna görə də, nasos kodunun dəqiq mənası həmişə istehsalçının texniki sənədləri vasitəsilə təsdiqlənməlidir.

Bu məqalə, nasos modeli kodlarının ümumiyyətlə necə başa düşüldüyünü və müxtəlif nasos seriyalarının necə fərqlənə biləcəyini izah etmək üçün nümunə kimi DG Series Horizontal Multipassəli Mərkəzdənqaçma Nasosunu götürür.

Nasos modellərindəki hərflər nə deməkdir?

Sənaye nasos modelləri adətən hərflərdən, rəqəmlərdən və simvollardan ibarətdir. Hərflər adətən nasos seriyasını və ya struktur kateqoriyasını göstərir, rəqəmlər isə dizayn parametrləri ilə bağlı məlumat verir.

Məsələn:

DG Seriyası Horizontal Çoxpilləli Mərkəzdənqaçma Nasos

Bu modeldə:

• DG nasos seriyasını təmsil edir
• Aşağıdakı rəqəmlər, istehsalçının adlandırma qaydalarından asılı olaraq, axın, başlıq və ya mərhələlərin sayı kimi dizayn parametrlərini göstərə bilər.

Bununla birlikdə, dəqiq məna istehsalçılar arasında dəyişir. Alıcılar nasosu yalnız model adındakı hərflərlə mühakimə etməməlidirlər. Tam məhsulun spesifikasiyası və texniki sənədləri hələ də nasos seçimi üçün əsasdır.

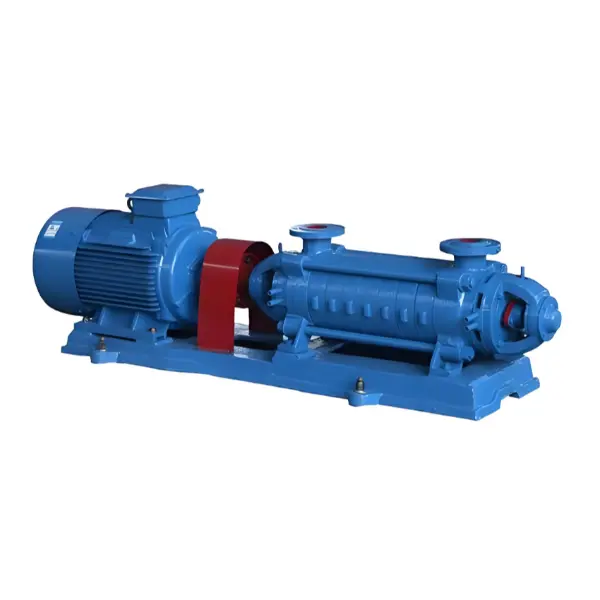

DG seriyalı nasosda "DG" nə deməkdir?

DG Seriyası Horizontal Çoxpilləli Mərkəzdənqaçma Nasos, üfüqi, bir sormalı, çoxpilləli quruluşa malik sənaye mərkəzdənqaçma nasosunun bir növüdür.

DG Series nasosu ümumiyyətlə aşağıdakı struktur xüsusiyyətlərini ehtiva edir:

• Üfüqi quraşdırma dizaynı
• Tək emişli quruluş
• Çoxpilləli çarxın təşkili
• Seksiyalı nasos gövdəsinin dizaynı
• Rotor komponentləri, o cümlədən çarxlar və balans diski

DG Series nasos tərkibində bərk hissəciklər olmayan və aşındırıcı xüsusiyyətlərə malik olmayan mayelərin ötürülməsi üçün nəzərdə tutulub.

Məhsulun spesifikasiyasına uyğun olaraq, tətbiq olunan maye temperatur diapazonu:

-20°C ilə 105°C arasında

Giriş təzyiqi belə olmalıdır:

0,6 MPa-dan az

Nasos modellərində rəqəmləri necə başa düşmək olar?

Hərflərlə yanaşı, nasos modellərindəki rəqəmlər də vacib məlumatlar verir.

Məsələn, bəzi çoxpilləli mərkəzdənqaçma nasos modelləri aşağıdakı formatlardan istifadə edə bilər:

DG46-50×6

Bu tip adlandırma formatında:

• DG - nasos seriyası
• 46 — adətən axın göstəricisi ilə bağlıdır
• 50 - adətən bir mərhələli baş göstəricisi ilə əlaqədardır
• 6 — nasos pillələrinin sayı

Bununla belə, müxtəlif istehsalçılar fərqli adlandırma üsullarından istifadə edə bilərlər.

Pompanı seçərkən model nömrəsini aşağıdakılarla birlikdə yoxlamaq lazımdır:

• Axın tələbləri
• Başçı tələbləri
• Maye xüsusiyyətləri
• İşləmə temperaturu
• Quraşdırma şərtləri

Niyə fərqli nasos seriyaları var?

Sənaye tətbiqləri müxtəlif əməliyyat tələblərinə malikdir. İstehsalçılar adətən nasosun strukturuna, hidravlik dizaynına, sızdırmazlıq üsullarına və tətbiq şərtlərinə əsasən müxtəlif nasos seriyalarını hazırlayırlar.

Nasos quruluşu

Fərqli seriyalar fərqli strukturlara malik ola bilər, məsələn:

• Üfüqi və ya şaquli dizayn
• Birpilləli və ya çoxpilləli quruluş
• Müxtəlif emiş tənzimləmələri

Hər bir dizayn xüsusi tətbiq tələbləri üçün hazırlanmışdır.

Hidravlik Dizayn

Pompanın daxili hidravlik dizaynı maye enerjinin necə ötürülməsinə təsir göstərir.

Çoxpilləli mərkəzdənqaçma nasosu rotorda yerləşdirilən çoxlu çarxlardan, birpilləli nasos isə bir çarxdan istifadə edir. Struktur fərq, nasosun müəyyən bir sistem üçün necə seçildiyinə təsir göstərir.

Mil sızdırmazlığının dizaynı

Nasos seriyaları da sızdırmazlıq tənzimləmələrində fərqlənə bilər.

• Mexanik möhür
• Qablaşdırma möhürü

Müvafiq sızdırmazlıq quruluşu nasosun dizaynından və istismar tələblərindən asılıdır.

DG və D seriyalı nasoslar arasındakı fərq nədir?

Bir çox ənənəvi nasos təsnifatında D və DG seriyalı nasoslar üfüqi çoxpilləli mərkəzdənqaçma nasos strukturları ilə əlaqələndirilir.

Bununla belə, D və DG arasındakı dəqiq fərq istehsalçının məhsul təsnifatından asılıdır.

DG-nin həmişə D-dən daha yaxşı olduğunu və ya D və DG-nin tamamilə fərqli nasos növləri olduğunu düşünmək düzgün deyil.

Nasos modellərində CQ nə deməkdir?

DG seriyalı nasoslardan fərqli olaraq, CQ bütün nasos istehsalçıları tərəfindən istifadə edilən universal bir abbreviatura deyil.

Fərqli şirkətlər müxtəlif nasos dizaynları üçün məhsul seriyası kodu kimi CQ-dan istifadə edə bilər.

CQ seriyalı nasosu yoxlayarkən alıcılar aşağıdakıları təsdiq etməlidirlər:

• İstehsalçı kataloqu
• Məhsulun spesifikasiyası
• Texniki təsvirlər
• Məhsul təsvirləri

Düzgün şərh istehsalçının öz təsnifat sistemindən asılıdır.

Doğru nasos seriyasını necə tez müəyyənləşdirmək olar?

Nasos Ortasını təsdiqləyin

İlk yoxlama:

• Hansı maye köçürüləcək?
• Tərkibində bərk hissəciklər varmı?
• Aşındırıcıdır?

Məsələn, DG Series nasosu bərk hissəciklər və ya aşındırıcı xüsusiyyətlər olmayan mayelər üçün nəzərdə tutulmuşdur.

Əməliyyat şərtlərini yoxlayın

Əhəmiyyətli şərtlərə aşağıdakılar daxildir:

• Maye temperaturu
• Giriş təzyiqi
• Sistem tələbləri

Pompanın quruluşunu anlayın

Pompanı seçməzdən əvvəl təsdiqləyin:

• Tək və ya çoxpilləli dizayn
• Üfüqi və ya şaquli quruluş
• Emiş növü

Tam Texniki Məlumatı nəzərdən keçirin

Nasos modelinin adı yalnız ilk addımdır. Peşəkar seçim həmçinin məhsulun spesifikasiyalarını, texniki təsvirləri, əməliyyat tələblərini və istehsalçının tövsiyələrini nəzərə almalıdır.

Nə üçün Alıcılar Pompa Model Kodlarını Anlamalıdırlar?

Təchizatçılarla Daha Yaxşı Ünsiyyət

Pompa seriyasının əsas mənasını bilmək alıcılara tələblərini daha aydın təsvir etməyə kömək edir.

Yanlış seçimdən çəkinin

Nasosların təsnifatını başa düşmək yalnız görünüş və ya qiymətə əsaslanan nasos seçmək riskini azaldır.

Daha asan məhsul müqayisəsi

Alıcılar, struktur fərqlərini başa düşərək, müxtəlif nasos ailələrini daha effektiv şəkildə müqayisə edə bilərlər.

DG, D və CQ kimi nasos model kodları müxtəlif nasos seriyalarını və ya dizayn kateqoriyalarını müəyyən etmək üçün istifadə olunur.

DG Seriyası Horizontal Çoxpilləli Mərkəzdənqaçma Nasos, müəyyən iş şəraitində uyğun təmiz mayelərin ötürülməsi üçün üfüqi, bir sormalı, çoxpilləli quruluşa malik nasos dizaynını təmsil edir.

Bununla belə, yalnız nasos hərfləri məhsulun müəyyən bir tətbiq üçün uyğun olub olmadığını müəyyən edə bilməz.

Düzgün seçim üsulu, nasosla doldurulan mühit, temperatur, təzyiq tələbləri, quraşdırma şərtləri və istehsalçı tərəfindən təqdim olunan texniki spesifikasiyalar daxil olmaqla, tam iş şəraitini qiymətləndirməkdir.
