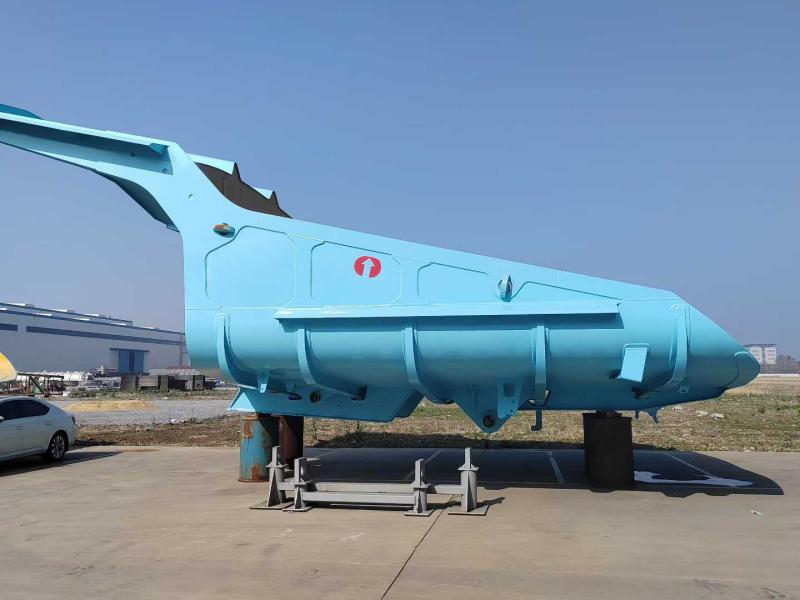

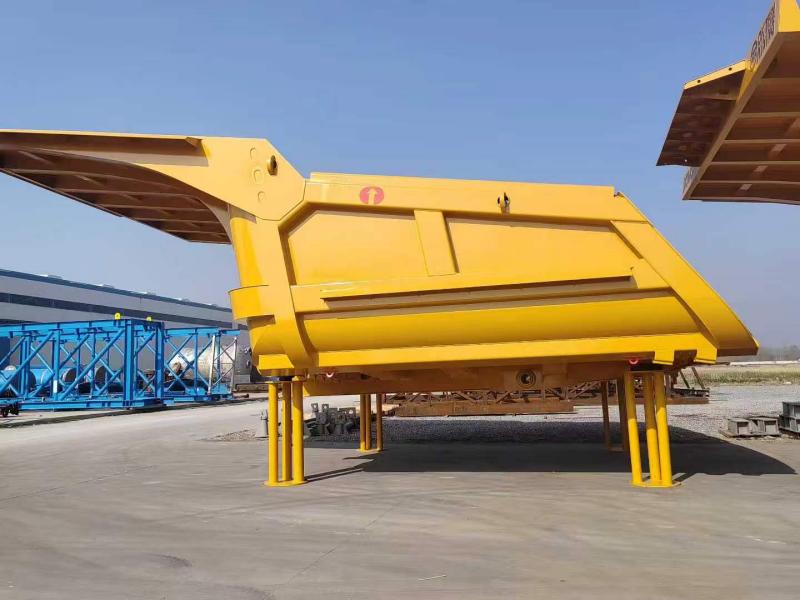

Ağır yük daşıyan mədən özüboşalmasının yük gövdəsi

Hongsheng ağır yükdaşıyan mədən yük maşını yük gövdəsi əsas şərt kimi mədən sahələrinin faktiki, möhkəm iş şəraiti ilə dizayn edilmişdir; o, yüksək dayanıqlı, aşınmaya davamlı polad lövhələri və Sonlu Elementlərin Təhlili vasitəsilə optimallaşdırılmış strukturu özüboşaldan yük maşınının hidravlik qaldırma sistemi ilə mükəmməl birləşdirir. Ənənəvi düz dibli düzbucaqlı dizaynlardan uzaqlaşaraq, bu yük gövdəsi davamlı yamaclı yük qapısı olmayan, kürək tipli profili qəbul edir. Bu dizayn iki dərəcəli NM400/NM450 aşınmaya davamlı poladların laylı quruluşu ilə tamamlanır: NM450 sürüşmə aşınmasına müqavimət göstərmək üçün döşəmə və yüksək aşınma zonaları üçün istifadə olunur, NM400 isə düşən süxurların şokunu udmaq üçün zərbə zonalarına və üst qoruyucu lövhələrə tətbiq olunur. Bundan əlavə, beş uzununa və doqquz eninə qabırğadan ibarət olan xarici skelet quruluşu yuvarlaq qövs keçid dizaynı ilə birləşərək ağır yüklər altında gərginliyi effektiv şəkildə dağıtır və bununla da qaynaq tikişinin krekinqinin və lövhə deformasiyasının qarşısını alır.

Məhsul Tərifi və Əsas Kimlik

Ağır yük daşıyan mədən yük maşınının Rongsheng Cargo gövdəsi nədir?

Bu, 50-100 ton arası mexaniki idarə olunan mədən yük maşınları üçün xüsusi olaraq hazırlanmış, tam qaynaqlanmış, monokok tikinti yük yatağıdır. Ənənəvi yük qapısı (qapı) olmadan dizayn edilmiş, ağır yükdaşıyan mədən özüboşaltma maşınının Yük gövdəsi "qabıq" və ya "buldozer" formasından istifadə edir. Bu həndəsə qaldırma zamanı ağırlıq mərkəzini irəli sürüşdürərək təbii sürüşmə müstəvisini yaradır.

Əsas şəxsiyyət işarələri:

Tikinti: 100% robot + əl ilə tam nüfuz qaynağı.

Həndəsə: Arxa quyruq bucağı yüksələn əyri döşəmə (banan tərzi).

Avadanlıq: İnteqrasiya edilmiş qaya atma qoruyucuları və gücləndirilmiş dönmə qapaqları.

Texniki üstünlüklər və mühəndislik üstünlüyü

1. "Ghost Floor" Yamaclı Dizayn (Sıfır Geri Daşıma)

Qlobal mədən sahələrinin mühəndislik təhlili göstərdi ki, standart düzbucaqlı gövdələr hər dövrədə 3-5 tona qədər yapışqan material saxlayır. Rongsheng bunu düz döşəməni aradan qaldıraraq həll etdi. Ağır yükdaşıyan mədən özüboşalmasının yük gövdəsi kabin qoruyucudan arxa ucuna qədər 13 dərəcə davamlı yüksəlişə malikdir. Bu "canlı mərtəbə" effekti cazibə sürətindən istifadə edir. Qaldırıcı işə düşdükdə yük bir hərəkətlə qırılır və sürüşür. Artıq qazıntılar yoxdur, donmuş yükdə çəkic yelləmək yoxdur.

2. Material Elmləri: NM400 və NM450 Strateji Layering

Düzgün polad növünün seçilməsi təsir möhkəmliyi ilə təmiz aşınma müddəti arasında balansdır -1. Biz bütün vahid üçün bir dərəcəli istifadə etmirik; biz "Bi-Qrade" strategiyasından istifadə edirik.

Döşəmə və Aşağı Yan Divarlar (Yüksək Aşınma): Üstün sürüşmə aşınma müqaviməti üçün NM450 ilə təchiz edilmişdir (Sərtlik 420–480 HB).

Üst Yan Divarlar və Ön Qapı (Yüksək Təsir): Üstün möhkəmlik və qaynaq sabitliyi üçün NM400 ilə təchiz edilmişdir (Sərtlik 360–440 HB).

Bu kombinasiya ağır yükdaşıyan mədən özüboşaltma maşınının Yük korpusunun çatlamadan (NM400) düşən 500 kq daşların şokunu udmasını təmin edir, döşəmə isə daşımanın daimi dirənişini (NM450) yayındırır.

3. "Beş Qabırğalı Doqquz Uzunlamasına" Skelet İnteqrasiyası

Sonlu Elementlərin Təhlili (FEA) simulyasiyaları göstərdi ki, gərginlik qırılmaları adətən döşəmə və bərkidicilər arasında qaynaq tikişlərində yaranır. Buna görə də, çarpaz elementləri düz bir plaka üzərinə qaynaq etmək əvəzinə, dəstəkləyici quruluşu qabığa birləşdiririk. Xarici "Beş uzununa və doqquz xaç" şəbəkə dizaynı truss kimi çıxış edir. O, 60+ ton yüklənmiş kütləni bütün şassi relsləri boyunca paylayır və rəqib məhsullarda ümumi olan "banan qabığı" ​​deformasiyasının qarşısını alır.

Əsas Xüsusiyyətlər və Funksional Dizayn

Optimallaşdırılmış qaya əyilmə həndəsəsi

Ön örtük 45 dərəcə bucaq altında xaricə və yuxarıya doğru uzanır. Bu, ağır yük daşıyan mədən özüboşalmasının Yük gövdəsi üçün iki vacib funksiyaya xidmət edir:

Mühafizə: Daşları kabinin damından və ön şüşədən uzaqlaşdırır.

Həcmin genişləndirilməsi: ağırlıq mərkəzini təhlükəli şəkildə qaldırmadan vurma qabiliyyətini artırır.

Gücləndirilmiş Quyruq Zərbə Zonası

Arxa kənar ikiqat qalın NM450 aşınma zolağı ilə təchiz edilmişdir. Geriyə sürükləmə zamanı (dempinq yastiqciqlarını təmizləmək üçün ümumi təcrübə) standart gövdələr əyilir. Gücləndirilmiş quyruğumuz xətti formasını saxlayır və yük qapısının (əgər təchiz edilərsə) düzgün şəkildə bağlanmasını təmin edir.

Texniki Məlumat Vərəqi (Spesifikasiyalar)

Ağır yükdaşıyan mədən özüboşalmasının 60 tonluq yük gövdəsi üçün standart spesifikasiyalar. Digər faydalı yüklər üçün xüsusi mühəndislik mövcuddur.

Ağır Mədən Həlləri üçün niyə Rongsheng-i seçməlisiniz?

Kapital avadanlıq üçün təchizatçı seçmək strateji qərardır. Jiangsu Rongsheng Import And Export Co., Ltd. "Texniki Metallurgiya Dəstəyi" ilə fərqlənir. Biz ticarət şirkəti deyilik; biz mühəndisik.

The Metallurgical Edge: Bizim ana şirkətimiz qurğuşun oksidi və ağır sənaye emalı (qurğuşun oksidi istehsalı avadanlığı, istilik mühəndisliyi) üzrə ixtisaslaşdığına görə, biz poladda yüksək temperatur stresi və kristal struktur dəyişiklikləri haqqında daxili anlayışa sahibik -1. Biz bu "istilik gərginliyi məntiqini" yük maşını gövdələrimizin qaynağına tətbiq edirik və HAZ-ın (İstilikdən Təsirə Edilən Zonaların) minimuma endirilməsini təmin edirik.

Fərdi İstehsal: Biz "hamıya uyğun bir ölçülü" inventar saxlamırıq. Ağır yükdaşıyan mədən özüboşalmasının hər bir yük gövdəsi, mövcud donanmanızın (CAT, Komatsu, BelAZ və ya XCMG) xüsusi şassi montaj nöqtələrinə (dönmə sancaqları və nərdivan çərçivələri) uyğunlaşdırmaq üçün tərs dizayn edilmişdir.

Struktur Bütövlüyə Zəmanət: Biz əsas döşəmə plitələrində çatlamalara qarşı standart konstruktiv zəmanət təklif edirik - bu, qaynaqdan sonrakı gərginliyi aradan qaldıran istilik müalicəmizin sübutudur.

Şirkət Profili və Qlobal İz

Jiangsu Rongsheng Import And Export Co., Ltd.-nin kökləri ağır istehsalda dərindir. Yüksək mürəkkəb qurğuşun oksidi istehsal xətlərindən başlayaraq (batareya, şüşə və keramika sektorlarına xidmət edir) şirkət mədən logistikası sektorunda "ağır yüklərin idarə edilməsi" təcrübəsini genişləndirdi.

Əsas səlahiyyətlərimiz:

R&D Focus: Aşınma polad tətbiqi sahəsində 10+ il olan böyük mühəndislər tərəfindən idarə olunur.

Qlobal Xidmət: Biz ilk dəfə quraşdırma üçün yerində texniki təlimat təqdim edirik.

Keyfiyyət Önəmli: Ağır yükdaşıyan mədən yük maşınının hər bir yük korpusu qumlama və rəngləmədən əvvəl yeraltı qaynaq qüsurlarını aşkar etmək üçün maqnit hissəciklərinin yoxlanılmasından (MPI) keçir.

Yük və Quraşdırma Tövsiyələri

Ağır yükdaşıyan mədən özüboşaltma maşınının Yük gövdəsinin həcm ölçüsünü nəzərə alaraq, daşınma adətən düz rəf konteynerlər və ya sındırılmış qablar vasitəsilə həyata keçirilir.

Əvvəlcədən montaj: Korpus vahid vahid kimi qaynaqlanır.

Səth işlənməsi: İki komponentli epoksi astar (Dəniz daşımaları üçün korroziyadan qorunma) + Poliuretan üst qat (UV müqaviməti).

Yerində quraşdırma: Komandamız yeni gövdənin bükülməsinin qarşısını almaq üçün qaldırıcı silindrlərin hizalanması üçün bolta ilə bağlı təlimatlar təqdim edir.

Tez-tez verilən suallar (FAQ)

S: Mən sizin Cargo gövdənizi fərqli markalı yük maşını şassisinə (məsələn, Komatsu HD785) quraşdıra bilərəmmi?
A: Bəli. Jiangsu Rongsheng Import And Export Co., Ltd. ağır yükdaşıyan mədən özüboşaltma maşınının Yük gövdəsini brend-aqnostik olaraq dizayn edir. Düzgün montaj alt çərçivəsini hazırlamaq üçün biz sizin orijinal şassi ölçülərinizi (dönmə pin diametri, nərdivan çərçivəsinin eni, qaldırıcı silindr vuruşu) tələb edirik.

S: Qapalı gövdə və qapısız çömçə gövdəsi arasında necə seçim edə bilərəm?
Cavab: Əgər siz incə qum və ya aqreqat çəkirsinizsə, darvazalar yığının “mişar dişlərinin” qarşısını alır. Əgər siz partladılmış qaya və ya söküntü zibilini daşıyırsınızsa, bizim standart qapısız çömçə dizaynımız daha yüksək tullantı sürəti və sıfır qapıya qulluq təklif edir. Material sıxlığınıza əsasən məsləhət verəcəyik.

S: Xüsusi təyinatlı ağır yükdaşıma yük maşını yük gövdəsi üçün çatdırılma vaxtı nə qədərdir?
A: Standart orqanlar 30-45 gün tələb edir. Xüsusi istehsal (rəsmlərin nəzərdən keçirilməsi və nümunələrin hazırlanması daxil olmaqla) 45-60 gün, üstəlik dəniz yüklərinin tranzit müddəti tələb edir.

S: Siz layner boltlar təmin edirsiniz?
A: Bəli. Biz NM450 laynerlərinin əsas döşəmə plitəsinə möhkəm dayanmasını təmin edərək, stəkanın kvadrat başlıqları və vibrasiyanı azaltmaq üçün rezin yuyucular da daxil olmaqla tam avadanlıq dəstini təqdim edirik.

Mühəndislik Dəstəyi ilə əlaqə saxlayın

Mövcud donanmanızdan xüsusi faydalı yük tələbləriniz və ya köhnəlmə nümunələri varmı?

Bizimlə əlaqə saxlayın/ Mühəndislik şöbəmizJiangsu Rongsheng Import And Export Co., Ltd.Mədən sahəsinin şərtlərinə uyğun olaraq ağır yükdaşıyan mədən özüboşaltma maşınının Yük gövdəsi üçün Sonlu Elementlərin Analizi (FEA) aşınma proqnozunu təqdim edəcəyik.
