Ağlabatan TBLS Avadanlığı

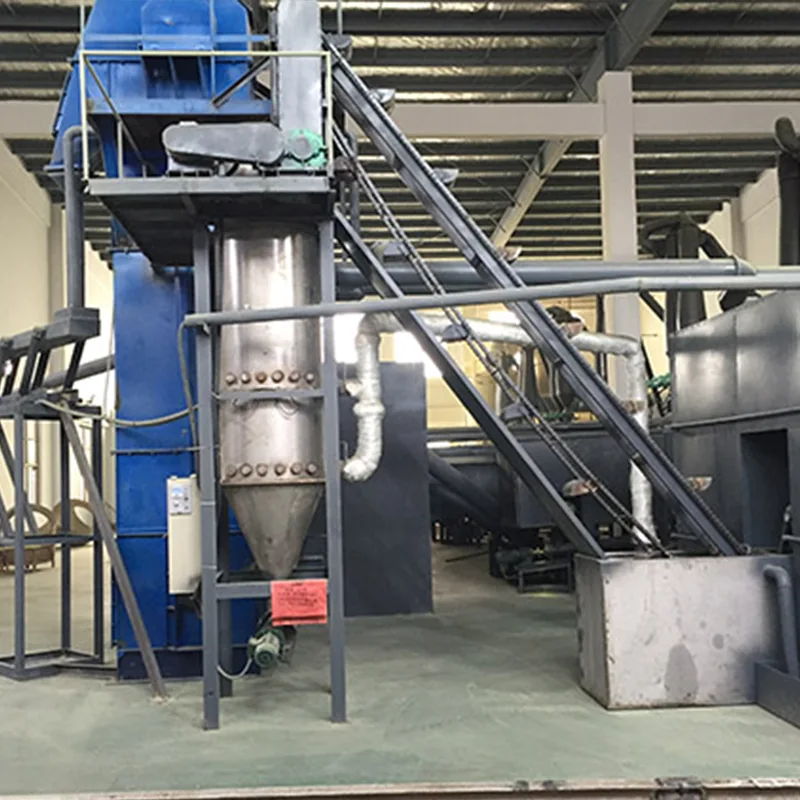

Qurğuşun-turşu akkumulyator materialı istehsalı sənayesində tribazik qurğuşun sulfat (TBLS) mühüm əlavədir və onun istehsal prosesi reaksiya, filtrasiya və qurutma daxil olmaqla bir çox addımları əhatə edir. Reasonable TBLS Equipment TBLS istehsal xətləri üçün xüsusi olaraq hazırlanmış avadanlıq monitorinqi və nəzarət sistemidir.

Bu Ağlabatan TBLS Avadanlığı əsas platforma kimi Siemens WINCC V7.3SE sənaye konfiqurasiya proqramından istifadə edir. İstehsal vəziyyətinin monitorinqi, temperaturun tənzimlənməsi, mühərrikə nəzarət və istehsal məlumatlarının qeyd edilməsi kimi funksiyalara nail olmaq üçün PLC vasitəsilə sahə cihazları ilə əlaqə saxlayır.

Çin fabriki olaraq biz sənaye avtomatlaşdırma sistemi vasitəsilə avadanlığa nəzarəti inteqrasiya edirik və bu, Reasonable TBLS Equipment-ə TBLS istehsal xətti daxilində sabit istehsal monitorinqi imkanlarını təmin etməyə imkan verir və şirkətə kritik avadanlıqların iş vəziyyətini mərkəzləşdirilmiş şəkildə idarə etməyə kömək edir.

TBLS İstehsal Xətti Prosesinə Baxış

Addım 1: Bulamaç reaksiyası

Bulamaç reaktorunu işə salın, düzgün nisbətlərdə qurğuşun oksidi və suyu əlavə edin və hərtərəfli qarışdırın. Qarışıq reaksiya qabına vurulur və reaksiya başa çatdıqdan sonra hopdurma qabına daxil olur.

Addım 2: Filtrləmə və Susuzlaşdırma

Emprenye qabındakı TBLS məhlulu boşqaba və çərçivə filtr presinə vurulur. Təxminən 1-2 saat filtrasiyadan sonra lopa əmələ gəlir və su çıxarılır.

Addım 3: Flaş qurutma

Material qazla işləyən isti hava sobası, fləş quruducusu və üfleyici sistemindən istifadə edərək qurudulur və nəticədə ağ tozlu tribazik qurğuşun sulfat məhsulu əmələ gəlir.

Məhsul Kolleksiyası

Qurudulmuş toz Cyclone 1# və Cyclone 2# vasitəsilə toplanır və sonra qablaşdırılır.

Nəzarət Sisteminin Strukturu

Avadanlıq

Rongsheng Reasonable TBLS Equipment operatorlara istehsal avadanlığının real vaxt rejimində iş vəziyyətini anlamağa kömək edən tam sənaye monitorinq interfeysi təqdim edir.

Əsas idarəetmə interfeysi

Xoş gəldiniz ekranı

Sistemin işə salınması zamanı əsas məlumatları təmin edən PLC və WINCC sistemlərinin əlaqə vəziyyətini göstərir.

İstehsal vəziyyəti ekranı

Avadanlıqların iş vəziyyətini göstərir:

Yaşıl: Avadanlıq işləyir

Boz: Avadanlıq Dayanıb

Həmçinin əsas istehsal parametrlərini göstərir:

Reaksiya Çaydanının temperaturu

Flaş qurutma temperaturu

İsti hava sobasının temperaturu

Fan Motor Cərəyanı

Parametrlərin qurulması ekranı

İstehsal avadanlığının işinə və parametr parametrlərinə nəzarət etmək üçün istifadə olunur, o cümlədən:

Temperatur nəzarəti

Motor Nəzarəti

Nəbz Nəzarəti

Avadanlığın Start/Stop İdarəsi

İdarəetmə modulunun funksiyaları

Temperatur və Cari Monitorinq Modulu

Bu sahədə hər bir istehsal sahəsi üçün temperatur və motor cərəyanı məlumatları göstərilir.

Temperatur nəzarət modulu

Hər bir istilik cihazı müstəqil idarəetmə funksiyalarına malikdir, o cümlədən:

Start/Stop Control

Temperatur Parametrləri

Temperatur histerezindən qorunma

Məsələn: Flaş qurutma temperaturu 450°C; Üst həddi histerezis dəyəri 3°C; Aşağı həddi histerezis dəyəri 2°C

Temperatur 453°C-dən yuxarı olduqda sistem avtomatik olaraq isitməni dayandırır və temperatur 448°C-dən aşağı düşəndə ​​yenidən işə düşür.

Motor İdarəetmə Modulu

Hər bir mühərrik müstəqil işə salma və dayandırma düymələri ilə təchiz olunub və avadanlığın iş vəziyyəti göstərilir:

Yaşıl: Qaçış

Qırmızı: Dayandı

Vidalı konveyerə nəzarət

Saxlama qutusu vida konveyeri aşağıdakıları dəstəkləyir:

Yerli Nəzarət

Uzaqdan İdarəetmə

Kompüter nəzarəti

Pulse Nəzarət Sistemi

EquipmentRongsheng Reasonable TBLS Equipment-də nəbz nəzarət sistemi əsasən toz təmizləmə sisteminə nəzarət üçün istifadə olunur.

Nəbzlər üç qrupa bölünür:

12 yollu nəbz

3 tərəfli nəbz

5 tərəfli nəbz

Parametr parametrlərinə aşağıdakılar daxildir:

Interval vaxtı: Tipik olaraq 60 saniyə

Pulse Eni: Tipik olaraq 2-3 saniyə

Texniki üstünlüklər: Sənaye avtomatlaşdırmasına nəzarət

PLC və WINCC sistem inteqrasiyası vasitəsilə istehsal avadanlıqlarının mərkəzləşdirilmiş monitorinqinə və nəzarətinə nail olunur.

Real vaxt rejimində istehsal məlumatlarının monitorinqi

AvadanlıqRongsheng Reasonable TBLS Avadanlığı istehsalın rahat idarə olunması üçün temperaturu, cərəyanı və avadanlıqların iş vəziyyətini qeyd edə bilər.

Siqnal sistemi

Avadanlıq nasaz olduqda, sistem siqnalizasiya interfeysində müvafiq avadanlıq məlumatını göstərir.

Parametr girişinə nəzarət

Sistem kritik istehsal parametrlərinin təhlükəsizliyini təmin etmək üçün istifadəçi adı və parol girişinə nəzarətdən istifadə edir.
